TBB系列高压电容补偿柜直接应用于机械制造、冶金、采矿、建材、石化、给排水等行业中的大中型异步高中压电动机需要无功补偿的场所，能够提高功率因数、改善供电质量，降低电路损耗，提高电气设备的使用效率。

产品概述：

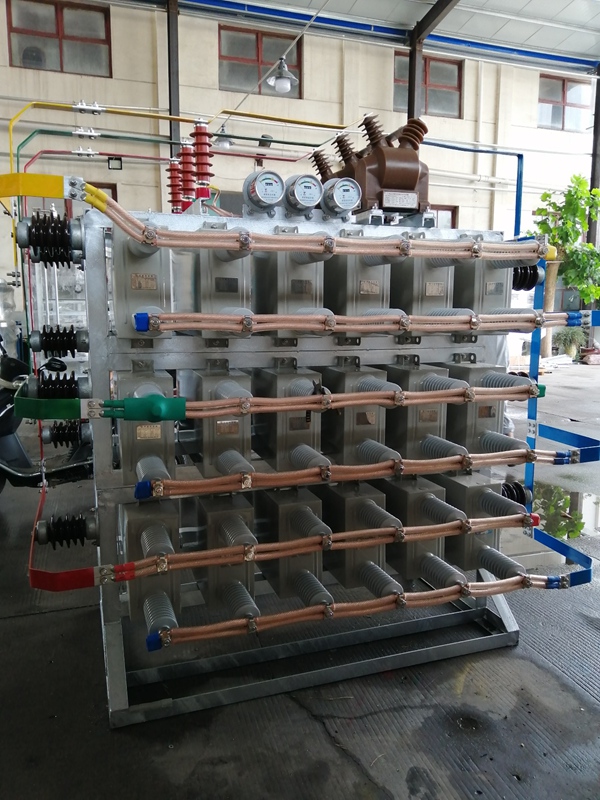

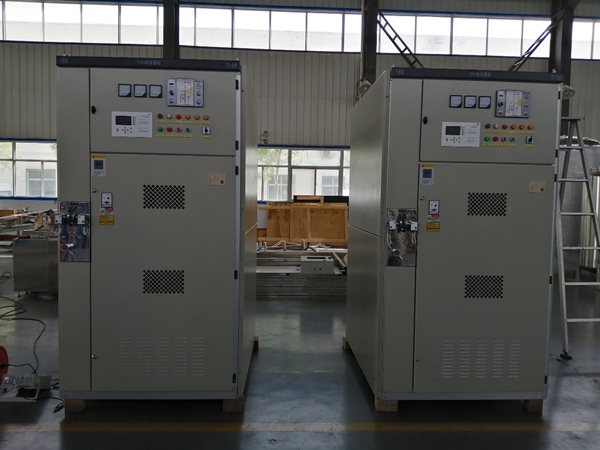

安装在户内的装置为柜式结构或框架式结构，安装在户外的装置为框架式结构。装置由高压滤波电容器、高压隔离开关、滤波电抗器、喷逐式熔断器或（内熔丝）、氧化锌避雷器、放电线圈、绝缘子、母排及金具等组成

产品特点

高压并联电容器采用全膜介质电力电容器，具有介质损耗低、寿命长等优异性能。电容器极板采用折边结构，来改善极板边缘效应，提高电容器的局部放电水平，增加电容器的可靠性。产品符合GB/T11024.1、2、4《标称电压1kV以上交流电力系统用并联电容器》和DL/T604《高压并联电容器装置订货技术条件》标准的规定要求。

高压隔离开关为装置的检修提供明显断口，保证人身安全；带有接地刀闸，在检修设备时可将电容器组接地；同时配有相应的辅助触点，供上级开关柜采集隔离开关的分、合闸状态。

滤波电抗器能够有效抑制电容器组中的高次谐波及合闸涌流。户外安装的宜选用串联空心电抗器，户内使用宜选用串联铁芯电抗器。对于抑制合闸涌流宜选用1%的电抗器；对于抑制5次以上谐波，选用4.5～6%的电抗器；对于抑制3次以上谐波，选用12%以上电抗器。

喷逐式熔断器是在单只电容器无内置熔丝的装置采用高压并联电容器保护专用熔断器。产品在内消弧管上首创采用高效去离剂提高释放非燃烧气体的能力，加速了电弧熄灭的速率，保证开断大、小容性电流的可靠性。

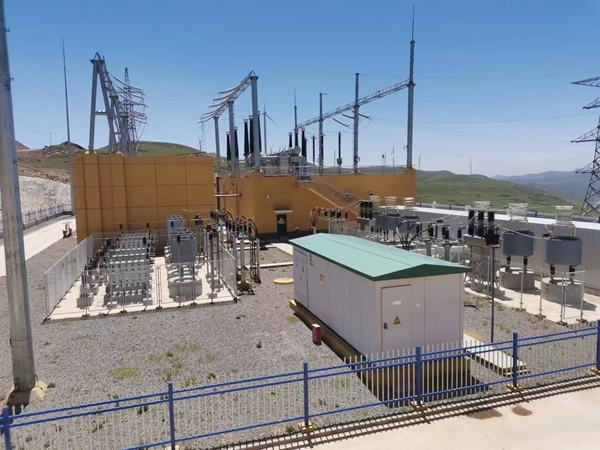

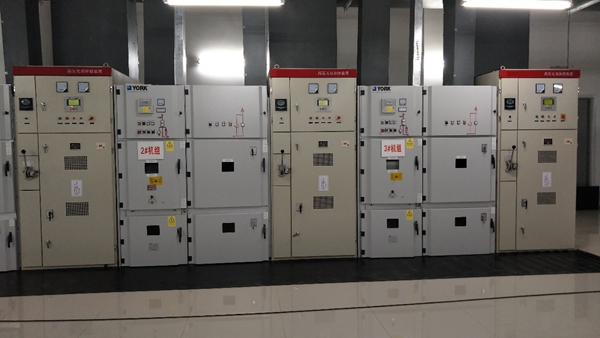

应用案例
